1.概述

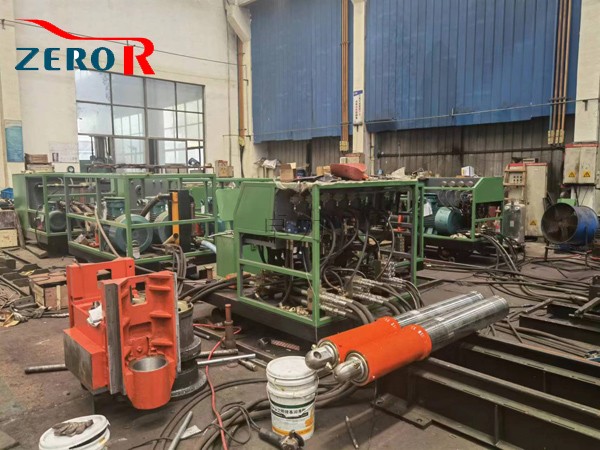

ZFY1.8/40/250型煤礦用反井鉆機(以下簡稱反井鉆機)是由濟寧卓力工礦設備有限公司自主研發、設計、生產制造。它以正向鉆出導孔后、反向擴孔方式進行作業的旋轉式鉆機。

本公司生產的反井鉆機在吸收國內、外反井鉆機的經驗，以及我國立井鉆井技術成果的基礎上研制開發的，技術上處于國內領先水平，達到了國際同類機型的先進水平。

1.1產品特點

反井鉆機施工中的幾個術語：

導孔：反井鉆機中，用三牙輪鉆頭沿全井深正向鉆出的導向孔。擴孔器：用于擴孔鉆進的鉆頭。

擴孔：導孔鉆出后，利用擴孔器反向鉆進并把孔徑擴大的過程。反井鉆機：以正向鉆出導孔后反向擴孔方式進行作業的旋轉式鉆機。動力水籠頭：反井鉆機中產生并輸出扭矩和輸送洗井液的綜合裝置。

穩定鉆桿：具有穩定鉆進、導向和傳遞扭矩等多種功能的鉆桿。開孔鉆桿：用于保證導孔的開孔質量的特殊鉆桿。

“反井鉆機以正向鉆出導孔后反向擴孔方式進行作業”這是它區別于其它類型鉆機最本質的特征。

本公司生產的反井鉆機還具備以下優點：

⑴鉆機的推拉力、旋轉扭矩和轉速等主要參數設計合理，鉆井工藝簡單，能滿足不同地質條件下多種孔徑的施工要求；

⑵采用全液壓驅動，結構緊湊、重量輕、功率?。?/p>

⑶主機安裝運輸以及調整全部機械化、簡單省力、迅速安全，不需要輔助設備；

⑷主機液壓系統簡單可靠，操作容易，大部分液壓元件采用國標系的名牌元件，維修更換方便；

⑸鉆井工序?qū)崿F(xiàn)機械化作業，操作簡單、安全，改善了勞動條件，減降低了勞動強度；

⑹鉆桿絲扣采用API國際通用標準、安全可靠、互換性好、壽命長，裝卸鉆具工藝合理、輔助時間短，鉆機配有開孔鉆桿和特制的穩定鉆桿，能有效地防止井孔偏斜；

⑺鉆機適用性強，可在較復雜的地質條件下施工；

⑻鉆機配備的電機是防爆型的，適用于各種可燃氣體的環境；⑼鉆機效率高，成井速度塊，質量好。

1.2主要用途及適用范圍

1.2.1主要用途

反井鉆機是鉆鑿暗井(礦倉、通風孔、水電系統壓力管道、電纜設備井等)工程的高效設備。產品已先后在煤礦、金屬礦山、水利水電工程等領域得到廣泛地應用，深受廣大用戶的好評，取得了良好的經濟效益和社會效益。

1.2.2適用范圍

1.2.2.1運用的地質條件范圍廣：

反井鉆機適用于硬質f3~f12的各種巖石，對于特硬巖石f12(抗壓強度1200kg/cm2)可專門訂做特制擴孔器以滿足破碎巖石。

1.2.2.2適用于多種孔徑，深度和斜度：

反井鉆機潛在能力大，安全系數高、能適用于不同孔徑和深度以及60°~90°斜度的建井工程。

1.3規格型號

本公司生產的煤礦用反井鉆機型號及主要參數見表1。

1.4型號組成及代表意義

標注示例：

ZFY1.8／40/250型反井鉆機，表示公稱成孔直徑為1.8m，最大鉆深為250m，額定扭矩40kN?m的反井式液壓傳動鉆機。

1.5使用環境條件

反井鉆機在兩個工作水平之間鉆鑿井筒的施工設備。

兩個工作水平簡稱上水平和下水平。鉆機施工的工作場地在上水平，可以是巷道或峒室，也可以是露天，稱之為工作點；鉆機施工成井的透點在下水平，一般是巷道或峒室，稱之為透點。

鉆機配備的電機是防爆型的，適用于各種有防爆要求的工作地點。(如各級瓦斯礦)

1.6工作條件

工作條件分為工作點要求和透點要求。

1.6.1工作點要求

工作點場地的要求能滿足鉆機主機工作尺寸要求(詳見反井鉆機主要技術參數表)，以及擺放其他輔助設備的場地條件。

通往工作點的運輸?shù)缆窇獫M足鉆機主機運輸尺寸要求(詳見反井鉆機主要技術參數表)。

工作點場地應設有供鉆機使用的動力電源，水源等。

1.6.2鉆機透點場地條件要求

通往鉆機工作透點的運輸?shù)缆窇獫M足擴孔鉆具運輸尺寸要求(詳見反井鉆機主要技術參數表)。

透點處應設有排水溝。

透點處的場地可以使用能將擴孔產生的巖渣順利排出到指定渣石場的清理設備。

1.7對環境及能源的影響

鉆機所使用的能源為電力能源，不會對環境造成破壞。

鉆機工作過程所使用的洗井液即清水或泥漿符合國家環保標準的要求。

鉆機工作過程所使用的冷卻水和洗井液均為循環使用，不會浪費。1.8安全性要求

反井鉆機所使用的原料、標準件和外購件均符合有關國家標準和行業標準規定，外購件有合格證。

反井鉆機所使用的全部電器設備均符合GB3836.1和GB3836.4的規定,并附有合格證書.
