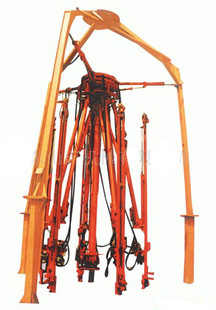

FJD型傘型鉆機是以壓縮空氣為動力，采用液壓傳動的豎井鑿巖設備，鉆機配用多臺獨立回轉鑿巖機鉆鑿炮孔，可用來掘進各類礦山的豎井井筒。

FJD傘形鉆機是實施機械化開挖立井而專門研制的竄孔設備。它像一把雨傘，撐開能進行鉆鑿炮眼，收攏能方便井筒運送，是實現快速打井，縮短建井周期，提高經濟效益的必不可少的專用設備。

該設備適用井筒范圍大，從4.5米至5米的小型井筒,6米至7米的中型井筒,8米至8米以上的大型井筒均能進行作業。根據爆破技術不斷的發展,它提供了能打4200毫米、4800毫米和5500毫米的炮孔深度,滿足實現深孔光面爆破的技術要求,大大提高立井開挖速度.它不但能打炮眼,還能配用高效YGZ70型鑿巖機能打40米深的泄水孔,探水孔和注漿孔。因此它是目前國內外比較理想的立井開挖竄孔設備。

FJD型傘形鉆機優點：
1、效率高。鉆孔速度為人工的3-4倍，在人工工資日益高漲的今天，基本打一口井就能省下一臺傘鉆的錢。
2、工作精度高。傘鉆全部采用機械化操作，具有指向準確，好操作，省力，節省人力等優點。
3、工作范圍大，F(xiàn)JD傘形鉆機適用于從4.5米至8米的小、中型井筒。大至8米以上的井筒均能施工。
4、工作環境好。傘鉆鑿巖使用YGZ70型鑿巖機，該鑿巖機沖擊力大，噪音小，并有高壓水設置，能有效抑制鑿巖過程中的粉塵，能夠有效改善工人工作環境。

FJD系列傘形鉆機性能技術參數表

型        號

FJD5C-42

FJD5C-48

FJD5C-55

FJD6C-42

FJD6C-48

FJD6C-55

FJD9C-42

FJD9C-48

FJD9C-55

適用井筒直徑          m

4．5—6

6—8

7—8.5

收攏后 外型尺

高        m

7.2

7.5

8.2

7.2

7.5

8.2

7.2

7.5

8.2

外接圓直徑  mm

φ1650

φ1850

φ1950

支撐臂 支撐范圍

不加套管    mm

φ3952—φ5692

φ5132—φ8032

φ5232—φ8132

加套管      mm

φ5630—φ7360

φ6800—φ9700

φ6900—φ9800

總    重             t

6.5

7.5

10.5

炮眼深度           mm

4200

4800

5500

4200

4800

5500

4200

4800

5500

垂直炮眼圈徑范圍     mm

2000—7000

2000—8800

動臂擺動角度

120°

推進器形式

油缸—鋼絲繩—動定滑輪組

動力形式

氣動—液壓

鑿 巖 機

型    號

YGZ70

YGZ50

YGZ70

YGZ50

YGZ70

YGZ50

數    量

5臺

6臺

9臺

釬尾規格     mm

中空六角25X159

圓釬桿φ30X42

中空六角25X159

圓釬桿φ30X42

中空六角25X159

圓釬桿φ30X42

適用釬頭直徑 mm

φ38—55

液壓系統工作壓力   Mpa

7—14

工作氣壓        Mpa

0.5—0.7

工作水壓        Mpa

0.3—0.5

0.5—2

0.3—0.5

0.5—2

0.3—0.5

0.5—2

總耗風量        m3/min

80

77

80

77

95

77
